产品型号详细描述光学配件调光控制配光曲线

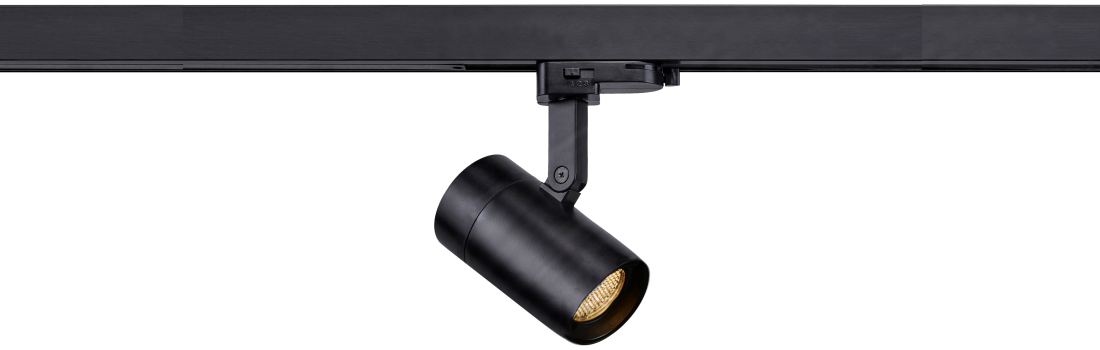

7系变焦投射灯: 712/721-CD02C
产品图片	产品线图

一.产品功能与描述:

易谷变焦轨道灯,适配五线三回路,四线三回路,三线单回路轨道.

1.光束角可调专利结构,9-60度可调.

2.特有定位结构,水平365度,垂直90度调节.

3.专有调焦光学配件,保证出光柔和舒适.

二.产品特性:

机械结构

Mechanical structure

芯片与光学

Optics & Certification

驱动与控制

Driver & Controlling

灯体 Shape: 圆形 Circular

尺寸 Dimension : ø70*201

型号 Model: 712-CD02/721-CD02

材料 : 高导热铝合金灯体, 冷轧钢支撑主件

Material : Die Lure alumium with high

conductivity, Stainless steel yoke

结构 : 免焊导电支架, 一体式无漏光设计

Structure: no light-leaking & solder

free design

转动与定位 Positionizing & rotation

水平转动365° , 垂直转动 90°

Horizonal rotation 365°, Vertical 90°

外观 : 表面无螺丝, 无露线

Appearance:No screw & wire outside

表面处理: 环保静粉末喷涂工艺, 持久耐磨

Treatment: Environmentally static

powder coating ,durable & wearing

重量 Weight：1.00kg

颜色 Color：黑色/白色 Black/White

安装：单回路/三回路轨道

Installation : Single circuit/ 3 circuit track

光源 Light source: COB

功率 Power：10W/21W

电压 voltage：31.5V

电流 curren：350mA/480mA

光束角 Beam Angle：9-60°

透镜：高透光率PMMA(92%)

Lens: High light transmittance up to 92%

光学配件：10X60°,洗墙

Lens: 10X60° ,Wallwash

色温 Color Temp.：3000K/3500K/4000K

2700-6300K

色容差 Color tolerance：≤3

显色指数 Rendering index：Ra≥97

驱动: 220V恒流驱动

过流, 过压, 过热保护, 无频闪

Drive: 220V Constant current driver

Over load & heat protection

flicker free

调光：单灯调光/可控硅/0-10V/Dali 调光

Dimming:Independant Continouosly

dimming/Silicon/0-10V/Dail dimming

调光深度 Dimming limits: 1-100%

控制：无线智能控制

Dimming:Independant Continouosly

dimming/Silicon/0-10V/Dail dimming

三.产品与体系认证

产品认证 Product Certification：CCC

质量体系认证 QCS.certification:ISO9001

环境管理体系认证 EMS. certification:ISO14001

职业安全体系认证 OHSMS certification:ISO45001

四.安全与服务

灯具类别 Ⅰ类灯具

环境温度 -20℃~40℃

工作寿命 Working life: 50000 hrs

防护等级 Ingress Protection rating：IP20

安装方式 Installation	型号 Model	外形 Shape	调光 Dimming	系列 Series	色温/显指 Color Temp./CRI	光束角 Beam angle	颜色 Color	光通量 Luminous flux	净重 N.W.
T:三回路 3-circuit track	721 21W	C:圆形 Circular	D:不调光	02系列	3:3000K Ra>98,R9>90	N: 15°	B:黑色 Black	1368lm	0.85kg
H:单回路 1-circuit track			F:单灯调光		E:3500K Ra>97,R9>90	M: 24°	W:白色 White
P-吸顶式 Surface-mounting			V:0-10调光		4:4000K Ra>97,R9>90	W: 36°
			L:dali调光		C:2700-6000K Ra>93,R9>90	F:60°
			A:无线智能调光
H	721	C	F	02	3	C	B

A类配件	可配一到两款透镜
柔光透镜 LEN-3-41-S	拉光透镜 LEN-3-41-L	防眩蜂网 HM-3-41-BK
B类配件	只可配一款透镜
防眩筒 AG-B-64-BK
三类配件	只可配一款透镜
遮光扇叶 BD-64-BK

图例	控制	图例	控制

	单灯无极调光 Independant Continouosly dimming		1-10V回路调光 1-10V Circuit dimming

	可控硅回路调光 Silicon circuit dimming		遥控智能调光 Remote intelligent dimming

图例	具体参数		角度：15°

	型号：712-CF02-3N 光束角：15° 功率：10W 光通量：228lm 光效：19.0lm/W			型号：721-CF02-3N 光束角：15° 功率：21W 光通量：1068lm 光效：56.2lm/W

	灯具高度 (米)	中心照度 (勒克斯)	光斑直径 (米)	灯具高度 (米)	中心照度 (勒克斯)	光斑直径 (米)
	1	12540	0.16	1	8426	0.24
	2	3135	0.32	2	2106	0.49
	3	1393	0.49	3	936	0.74


图例	具体参数		角度：24°

	型号：712-CF02-3M 光束角：24° 功率：10W 光通量：860lm 光效：71.7lm/W			型号：721-CF02-3M 光束角：24° 功率：21W 光通量：1162lm 光效：61.2m/W

	灯具高度 (米)	中心照度 (勒克斯)	光斑直径 (米)	灯具高度 (米)	中心照度 (勒克斯)	光斑直径 (米)
	1	4182	0.28	1	7818	0.32
	2	1045	0.57	2	1954	0.65
	3	464	0.86	3	868	0.97


图例	具体参数		角度：36°

	型号：712-CF02-3W 光束角：36° 功率：10W 光通量：903lm 光效：75.3lm/W			型号：721-CF02-3W 光束角：36° 功率：21W 光通量：1246lm 光效：65.6m/W

	灯具高度 (米)	中心照度 (勒克斯)	光斑直径 (米)	灯具高度 (米)	中心照度 (勒克斯)	光斑直径 (米)
	1	2680	0.42	1	4236	0.42
	2	670	0.85	2	1059	0.92
	3	298	1.27	3	470	1.39


图例	具体参数		角度：60°

	型号：712-CF02-3F 光束角：60° 功率：10W 光通量：957lm 光效：79.8lm/W			型号：721-CF02-3F 光束角：60° 功率：21W 光通量：1368lm 光效：72.0m/W

	灯具高度 (米)	中心照度 (勒克斯)	光斑直径 (米)	灯具高度 (米)	中心照度 (勒克斯)	光斑直径 (米)
	1	4182	0.28	1	7818	0.32
	2	1045	0.57	2	1954	0.65
	3	464	0.86	3	868	0.97
